爆肝整理 | TOL入学考试高分秘籍!【几何与表现】全解析

来源:意大利留学 日期:2021-05-12

在之前的⽂章「结构分析与拿分」中,我提到⼏何与表现是拿到基础分20分的关键。同时,由于它是TOL考试时第⼀个考试项⽬,因此也是答题信⼼的基础。⼏何与表现能否答得好,势必会影响接下来的发挥。所以, 在⼏何与表现中尽可能拿到最多分数就显得极其重要。
⼏何与表现⼀共12道题,有20分钟答题,⽐重为1。根据2021年⽶理对答对题⽬数量的要求,⼏何与表现最少要答对两题。这个项⽬的试题可分为三⼤模块:
· DISEGNO TECNICO E GEOMETRICO(技术图与⼏何图);
· LETTURA E  COMPRENSIONE DI UN DISEGNO TECNICO(技术图的阅读与理解);
· TECNOLOGIA(技术)。
其中以第⼀个⼤模块 - 技术图与⼏何图最重要。
以下是我总结的⼀些重要考点,供⼤家参考。当然没有涉及的考点也需要留意。毕竟TOL是随机出题的,应尽可能地全⾯地备考。

考点⼀
三⼤投影:三⼤投影是设计师的基本语⾔,是⼀个在⼆维世界(纸张)表达三维世界(产品)的⼯具。
作为设计师的基本功,它是这个模块常考的题型。它分别包括:
★ Le pro­iezio­ni or­to­go­na­li(正交投影)
★ Le pro­ie­zio­ni as­so­no­me­tri­che(轴测投影)
★ Le  pro­ie­zio­ni pro­pet­ti­che(透视投影)
【这⾥为了⽅便讲解,已经帮⼤家把中⽂意思翻译出来,但是在备考过程中,建议如⽆必要,并不需要对逐个词进⾏翻译,这样不仅消耗时间,⽽且会造成混淆。】
正交投影:主要考察⽅式是给定⼀个视⻆的视图,然后问另⼀个视⻆的视图,或者给定视图,询问这个⼏何图形的三维形态。
解题的⽅法是⾸先理解俯视图正视图侧视图的规则,然后通过视图推断这个⼏何图形的三维形态再进⾏作答。轴测投影主要考察的是判断题⽬⽤的是哪种投影法(cavaliera,militare, isometrica 三选⼀)。
答题的⽅法是通过x,y轴的夹⻆判断。As­so­no­me­tria ca­va­lie­ra是135度⻆,mi­li­ta­re是90度⻆,iso­me­tri­ca是120度⻆。
透视投影:主要考察内容是⽐较题⽬中⼏何体的⾼度。
同学们注意在这⾥千万不要求快仅靠直觉作答,⼀定要按照科学的透视规则耐⼼解答。

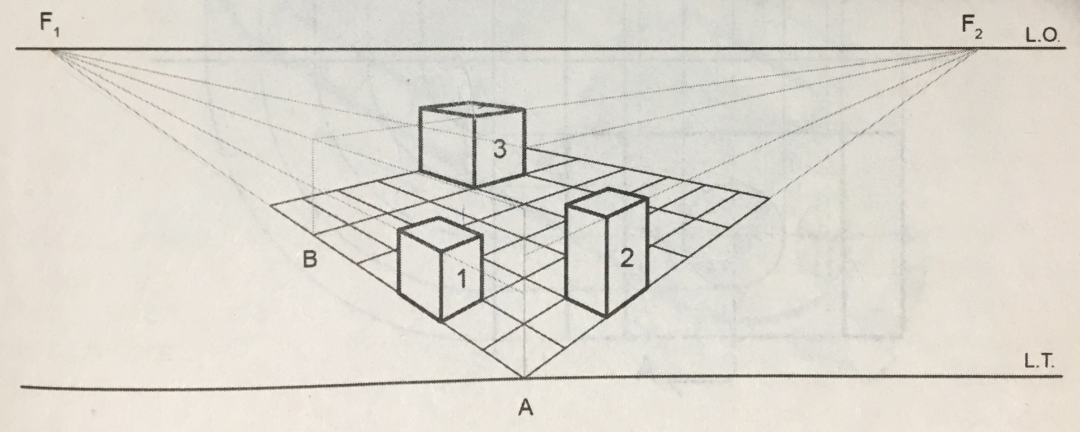

如下图,同学们可以通过延长⼏何体的边找到F1,F2, 通过这两个点与⼏何体最⾼点的连线与A点垂直线的交点⽐较⼏何体的实际⾼度。

考点⼆
⼏何体的进阶
展示⽅法随着⼏何体的复杂程度增加,基本的投影法并不能进⾏全⾯的展示。设计师在此时就会使⽤更丰富的展示⽅法。包括:

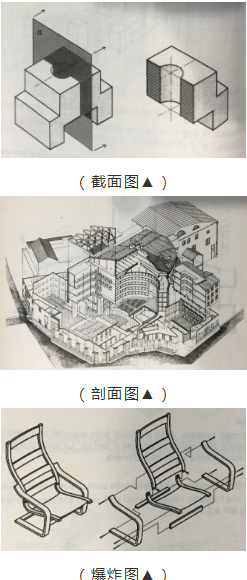

★ LE SEZIONI(截⾯图)
★ LO SPACCATO(剖⾯ 图)
★ L’ESPLOSO(爆炸图)。
截⾯图和剖⾯图多⽤于展示产品内部的结构,区别在于截⾯图是⼆维的,剖⾯图的三维的。爆炸图⽤于有多个零部件的产品,展示这些零部件是如何拼装的。它们会根据⼀个固定的⽅向进⾏展开。
考察的⽅法主要是根据题⽬给定的⼏何体进⾏展示⽅法的判断或者选出其正确的截⾯图。

考点三
简单阴影
设计师在绘制完⼏何体后可以根据需要绘制其在平⾯上的阴影,⽤于增强草图的真实性和进⾏关于阴影的研究。
TOL在阴影这块考察的主要是给定⼀个固定视⻆的⼏何图形及其阴影然后推断这个⼏何体的形态,或当时的时间。
为了解答这部分的问题,同学们⾸先应知道阴影的形成规则即光线与⼏何体上各个顶点的连线在平⾯上的 交点,再通过上⽂提到的根据⼀个视图推断另⼀个视图的⽅法进⾏答题。
(阴影的形成原理▲)

考点四
折叠成形和旋转成形

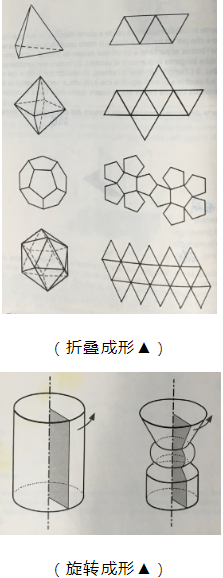

折叠成形的原理就像折纸,通过折叠⼆维图形得到⼀个三维⽴体。旋转成形是通过对⼀个平⾯图形绕⼀个固定的旋转轴进⾏360度旋转,得到⼀个⽴体。
考察的⽅式通常是给定⼀个三维或⼆维图形,然后推断出其折叠(旋转)前后的⼆维或三维形态。

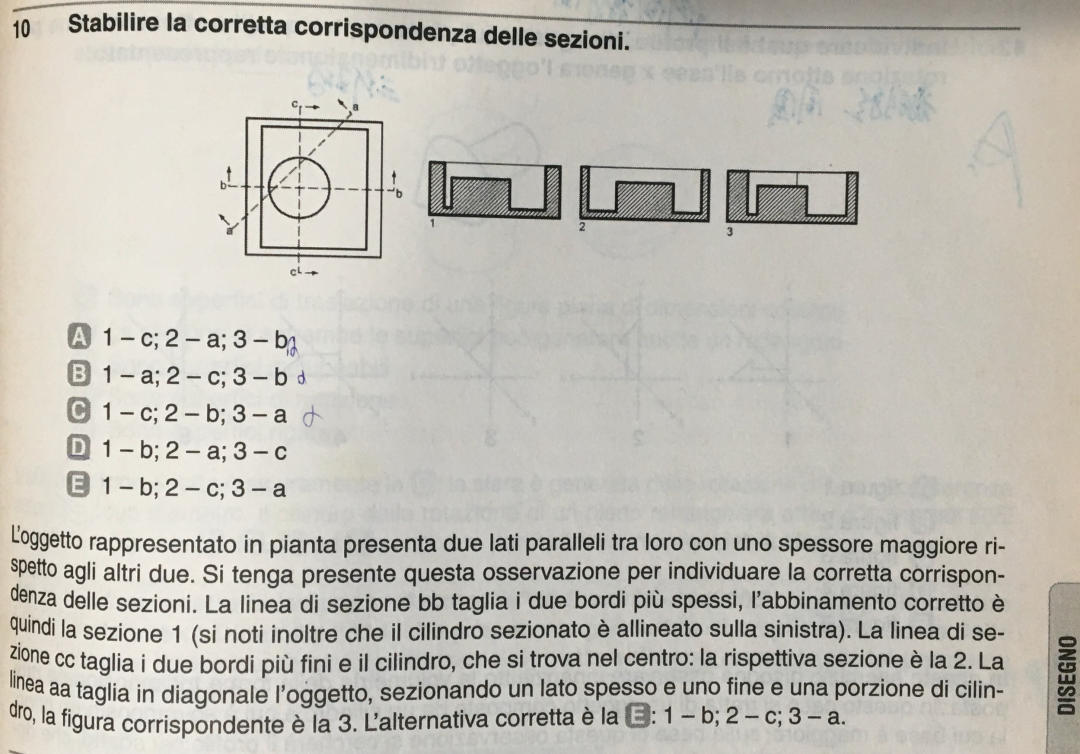

其他考点包括⽐例尺,材料的判断与展示是次要考点,在这⾥就不详细讲解,不过同学们在备考过程中也应涉及。下⾯是⼀个⼏何与表现的例题,供⼤家检测读后的学习效果。
这题主要考察的是截⾯图的判断。答案是E,⼤家答对了吗?答对的话就点个赞呗!
